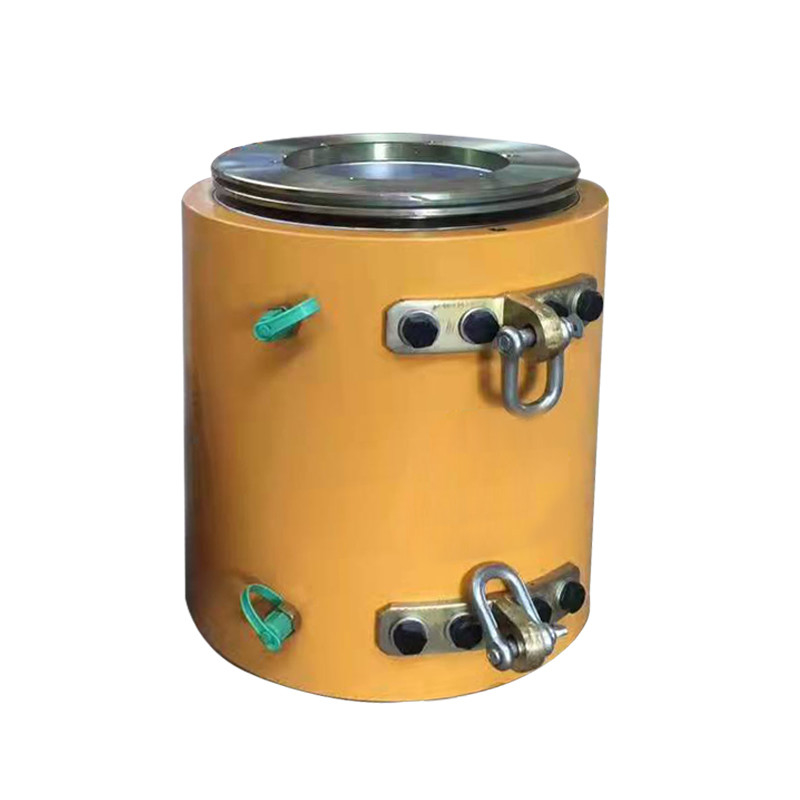

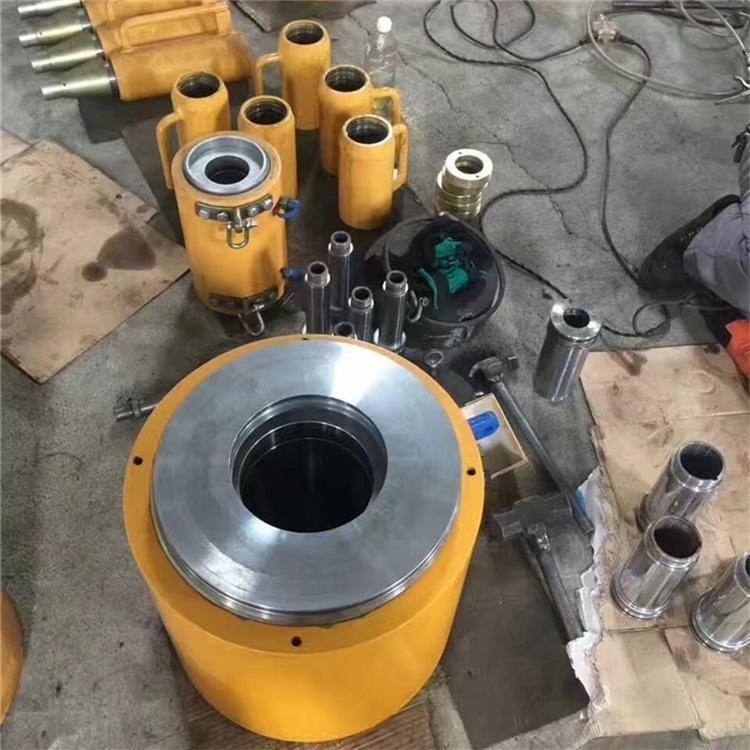

500 de 25 toneladas Ton Prestressing Concrete Post Tension Jack Stressing Hydraulic Hollow Jack

Características da cavidade hidráulica Jack do núcleo

1. YDC datilografa a sublinhação do jaque é um jaque pré-reforçado de uso geral do através-coração, que seja usado para operações de tensão de várias ancoragens de aço da costa. Amplamente utilizado em grandes construções da pós-tensão, em estruturas, em pontes concretas pré-reforçados, em rocha que ancoram, em estruturas hidráulicas, em fundação que ancoram, e em outros projetos principais.
2. As partes principais do jaque são feitas do aço de grande resistência, que tem as características da estrutura compacta, do volume de pouco peso, pequeno, do comprimento axial curto, e do comprimento reservado curto da tensão da costa de aço, que pode salvar o material de aço da costa. E o levantamento é flexível, durável, fácil de operar, e fácil de manter.
3. o tipo jaque de YDC é um tipo alimentação-através do jaque, que é um equipamento de tensão pré-reforçado de múltiplos propósitos. É fácil de operar, usado principalmente para o único-furo que tensiona, e pode igualmente ser usado para preloading longo e curto. Tensão e pesquisa de defeitos, e apropriado para pacotes do fio de aço e costas de grande resistência de várias especificações.

A instalação da Cargo-tensão Jack e Anchorage

1. A costa de aço será rosqueada na galeria reservado da estrutura, e o comprimento exposto da costa de aço na extremidade de tensão é exigido ser 200-250mm mais longos do que o comprimento de trabalho do jaque. A costa de aço deve ser cortada com um moedor de disco fino sem extremidades fracas ou “as extremidades ásperas” para evitar a perfuração difícil.

2. Cubra a extremidade do pacote do fio de aço da placa de trabalho da âncora, empurre-a para a placa de base da âncora, e alinhe-a com o torneira.

3. A instalação de grampos de trabalho da âncora: antes de instalar grampos, use os anéis de aço para apertar junto, então cada par de grampos para introduzi-los no furo do atarraxamento da placa da âncora ao longo da costa de aço, e para empurrá-los então até que não se movam.

4. A instalação da placa do limite: a placa do limite é projetada de acordo com a placa de trabalho da âncora e combinou com o furo da placa da âncora.

5. A instalação do jaque: primeiramente ligue a extremidade do pacote de aço da costa com um pino do fio, a seguir levante o jaque e para pô-lo sobre a costa de aço, e põe a abertura do apoio da capa do jaque sobre a parte externa da placa do limite. Neste tempo, o jaque pode coaxial ser alinhado.

6. Instale a âncora da ferramenta no bordo do apoio na extremidade do pistão.

A instalação dos jaques e das ferramentas da ancoragem

(1) a costa de aço é rosqueada no corredor reservado da estrutura, e o comprimento exposto do pacote do fio de aço é exigido ser 200-250mm mais longos do que o comprimento de trabalho do jaque na extremidade da tensão. A costa de aço deve ser cortada com um moedor da folha e não será fraca, nem “cabelo”, de modo a para não perfurar dificilmente.

(2) cobrem a extremidade do pacote do fio de aço da placa de trabalho da âncora, e empurram-na para a placa da âncora, e fixam-na na parada.

a instalação (de 3) de grampos de trabalho da âncora: Antes de instalar os grampos, use um anel de aço à aro cada par de grampos junto, e introduza-o então ao longo da costa de aço no furo do cone da placa da âncora, e empurre-o à mão até que não se mova.

(4) instale a placa do limite: a placa do limite é projetada de acordo com a placa de trabalho da âncora e corresponde ao furo da placa da âncora.

a instalação (de 5) do jaque: primeiramente o pacote de aço da costa termina com um emperramento do pino do fio, o jaque pode ser pendurado acima e ajustado no pacote de aço, e a boca de apoio da tampa de parte frontal do jaque é ajustada na parte externa da placa do limite. Neste tempo o jaque pode concentricamente ser alinhado.

(6) instalam a âncora da ferramenta na parada de apoio na extremidade do pistão.

(1) a costa de aço é rosqueada no corredor reservado da estrutura, e o comprimento exposto do pacote do fio de aço é exigido ser 200-250mm mais longos do que o comprimento de trabalho do jaque na extremidade da tensão. A costa de aço deve ser cortada com um moedor da folha não será fraca, nem “cabelo”, de modo a para não perfurar dificilmente.

(2) cobrem a extremidade do pacote do fio de aço da placa de trabalho da âncora, e empurram-na para a placa da âncora, e fixam-na na parada.

a instalação (de 3) de grampos de trabalho da âncora: Antes de instalar os grampos, use um anel de aço à aro cada par de grampos junto, e introduza-o então ao longo da costa de aço no furo do cone da placa da âncora, e empurre-o à mão até que não se mova.

(4) instale a placa do limite: a placa do limite é projetada de acordo com a placa de trabalho da âncora e corresponde ao furo da placa da âncora.

a instalação (de 5) do jaque: primeiramente o pacote de aço da costa termina com um emperramento do pino do fio, o jaque pode ser pendurado acima e ajustado no pacote de aço, e a boca de apoio da tampa de parte frontal do jaque é ajustada na parte externa da placa do limite. Neste tempo o jaque pode concentricamente ser alinhado.

(6) instalam a âncora da ferramenta na parada de apoio na extremidade do pistão.
