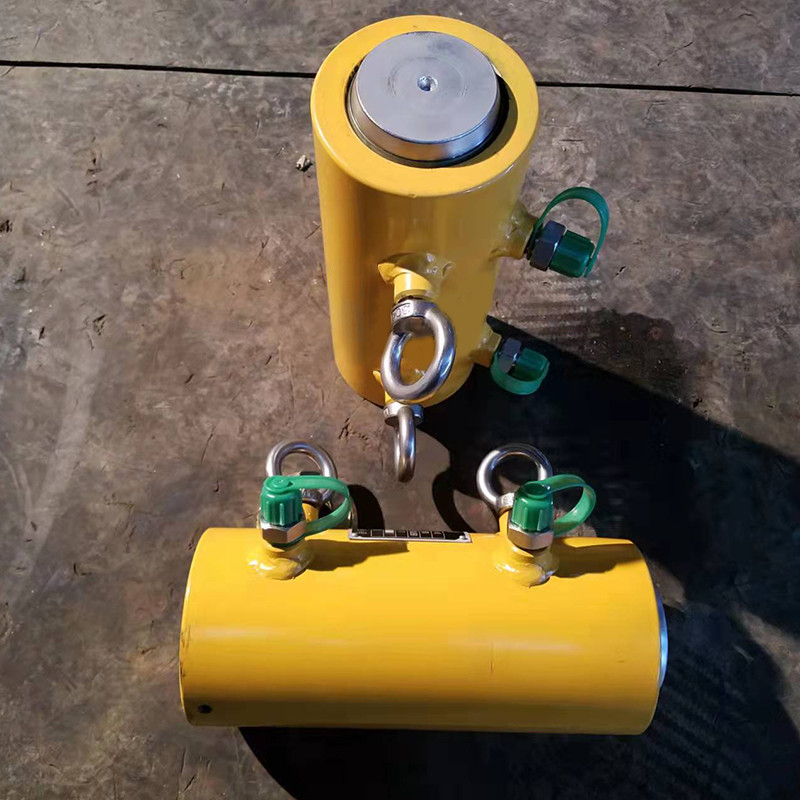

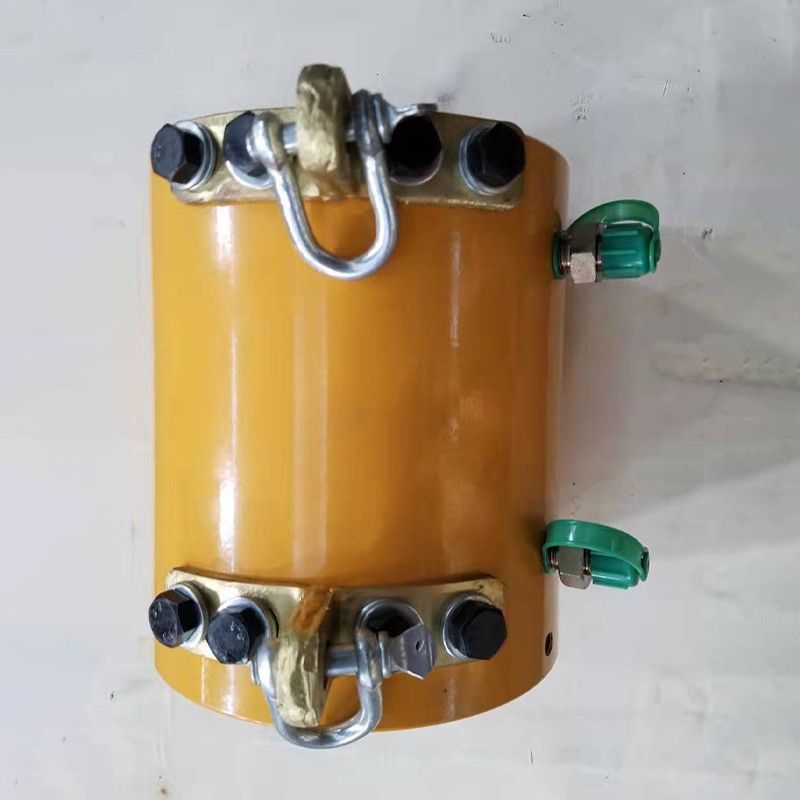

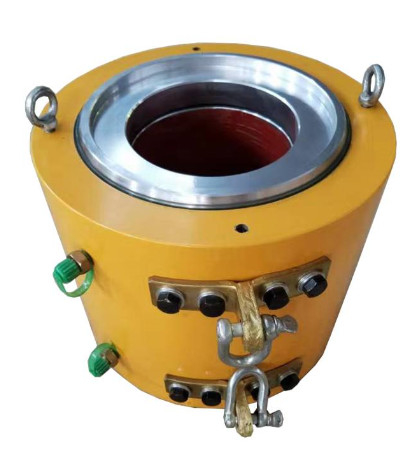

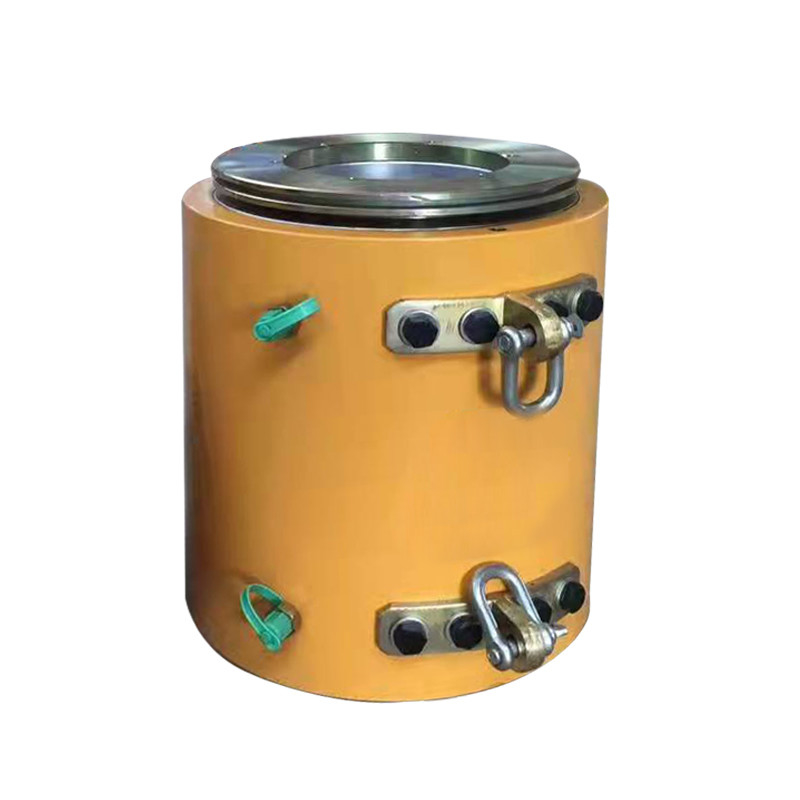

Tensão pré-reforçado Jack de sublinhação hidráulico do cargo da máquina feita sob encomenda da construção de ponte

Características da cavidade hidráulica Jack do núcleo

1. YDC datilografa a sublinhação do jaque é um jaque pré-reforçado de uso geral do através-coração, que seja usado para operações de tensão de várias ancoragens de aço da costa. Amplamente utilizado em grandes construções da pós-tensão, em estruturas, em pontes concretas pré-reforçados, em rocha que ancoram, em estruturas hidráulicas, em fundação que ancoram, e em outros projetos principais.
2. As partes principais do jaque são feitas do aço de grande resistência, que tem as características da estrutura compacta, do volume de pouco peso, pequeno, do comprimento axial curto, e do comprimento reservado curto da tensão da costa de aço, que pode salvar o material de aço da costa. E o levantamento é flexível, durável, fácil de operar, e fácil de manter.
3. o tipo jaque de YDC é um tipo alimentação-através do jaque, que é um equipamento de tensão pré-reforçado de múltiplos propósitos. É fácil de operar, usado principalmente para o único-furo que tensiona, e pode igualmente ser usado para preloading longo e curto. Tensão e pesquisa de defeitos, e apropriado para pacotes do fio de aço e costas de grande resistência de várias especificações.

A instalação da Cargo-tensão Jack e Anchorage

1. A costa de aço será rosqueada na galeria reservado da estrutura, e o comprimento exposto da costa de aço na extremidade de tensão é exigido ser 200-250mm mais longos do que o comprimento de trabalho do jaque. A costa de aço deve ser cortada com um moedor de disco fino sem extremidades fracas ou “as extremidades ásperas” para evitar a perfuração difícil.

2. Cubra a extremidade do pacote do fio de aço da placa de trabalho da âncora, empurre-a para a placa de base da âncora, e alinhe-a com o torneira.

3. A instalação de grampos de trabalho da âncora: antes de instalar grampos, use os anéis de aço para apertar junto, então cada par de grampos para introduzi-los no furo do atarraxamento da placa da âncora ao longo da costa de aço, e para empurrá-los então até que não se movam.

4. A instalação da placa do limite: a placa do limite é projetada de acordo com a placa de trabalho da âncora e combinou com o furo da placa da âncora.

5. A instalação do jaque: primeiramente ligue a extremidade do pacote de aço da costa com um pino do fio, a seguir levante o jaque e para pô-lo sobre a costa de aço, e põe a abertura do apoio da capa do jaque sobre a parte externa da placa do limite. Neste tempo, o jaque pode coaxial ser alinhado.

6. Instale a âncora da ferramenta no bordo do apoio na extremidade do pistão.

Técnica do fundo da Cargo-tensão Jack e Anchorage
Prestressing a engenharia é aplicar o esforço detensão às barras de aço no módulo da tensão antes dos componentes estruturais da engenharia é sujeitado às cargas externos, para melhorar a rigidez dos componentes, para atrasar a aparência das quebras, e aumenta a durabilidade dos componentes. Geralmente, um através-tipo jaque seco é usado para a construção de tensão do tendão pré-reforçado. Há um através-tipo jaque seco segundo as indicações de figura 1, que inclui um cilindro cilíndrico 105 do óleo e um pistão 103 instalado no cilindro 105 do óleo. O pistão 103 uma luva 104 do através-centro é introduzido, e a luva 104 do através-centro é instalada no cilindro 105 do óleo através da placa de selagem traseira 102. O cilindro 105 do óleo é posicionado na extremidade exterior da placa de selagem traseira 102 e fornecido com uma tampa de retaguarda 101 frisada com a luva 104 do através-centro. O cilindro do óleo a parte frontal de 105 é cabido com uma placa de selagem dianteira 106. Porque alimentação-através da luva é instalado e fixado no cilindro do óleo pela placa de selagem traseira e pela tampa de retaguarda, alimentação-através do jaque é grande em tamanho e pesado no peso. A pressão de óleo de trabalho máxima é sobre 50MPa, e a relação da carga (tonelada) e do peso corporal de trabalho (quilograma) é 1:0.7~1.5, isto é, o peso do alimentação-através do jaque seco com uma carga de trabalho de 100 toneladas é 70Kg~150Kg; é difícil mover-se durante a operação de tensão da construção do tendão pré-reforçado, a eficiência da construção é baixa, e a intensidade do trabalho do operador é alta.
