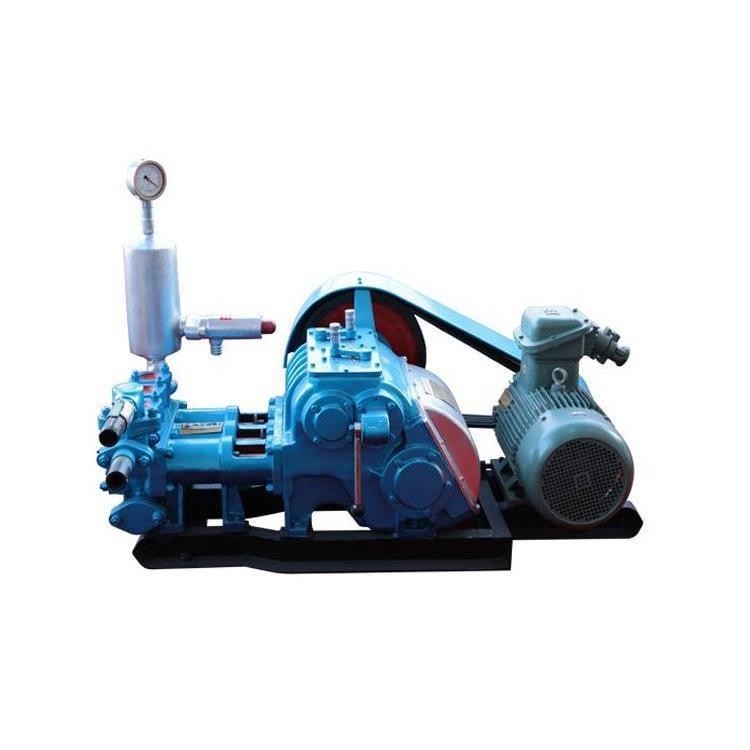

Máquina de bomba de lama triplex de pistão hidráulico de alta pressão com motor a óleo

Bomba de lama triplex de pistão hidráulico de alta pressão com motor a óleo

Descrição da bomba de lama de pistão

As bombas de lama servem como o coração do sistema de circulação de lama. As bombas de pistão recíprocas (também chamadas bombas de lama ou bombas de potência) são amplamente usadas para perfuração de poços de petróleo e gás.As vantagens da bomba de deslocamento positivo alternativo incluem a capacidade de mover fluidos de alto teor de sólidos carregados com abrasivos, capacidade de bombear partículas grandes, facilidade de utilização e manutenção, fiabilidade,e a capacidade de operar numa ampla gama de pressões e caudais, alterando o diâmetro dos cilindros de compressão (revestimentos de bomba) e dos pistões.

Parâmetros técnicos das bombas de lama Bw

Características da bomba de lama BW

1Tem uma taxa de fluxo de quatro velocidades que pode satisfazer as necessidades de plataformas de perfuração de diâmetro grande e pequeno, a faixa de ajuste de fluxo é grande e a selecção de parâmetros é razoável.Ele pode atender às necessidades de perfuração de núcleo de diferentes diâmetros, diferentes profundidades de buracos e diferentes núcleos geológicos.

2O pistão é um pistão de borracha de poliuretano auto-selado de tipo S, com forma de tigela e parte traseira de nylon, o que melhora muito a vida útil.

3Há cinco anéis de vedação à prova de poeira na haste para impedir que a lama na extremidade hidráulica entre na extremidade de potência e no filtro de óleo lubrificante na extremidade de potência.Foi comprovado por muitos testes de produção que a vedação é fiável e o desempenho é bomProlongar a vida útil da engrenagem.

4As válvulas de entrada e saída usam bolas de aço e há uma almofada de borracha absorvente de som na tampa da válvula para reduzir o ruído do impacto.

6Estrutura compacta e aparência bonita.

7Boa desmontagem, fácil manutenção e realocação.

Preparações antes do arranque da bomba
Após a bomba de colagem ter ficado fora de utilização ou ter sido reinstalada durante um longo período, devem ser efectuadas as seguintes preparações antes de começar:
1Verifique se o óleo lubrificante de cada peça é suficiente.
2Verifique se o tubo de sucção do filtro de água não está obstruído.
3Verifique se o movimento de cada peça móvel está bloqueado.
4Verificar se a variação de velocidade de cada mecanismo de variação de velocidade é exacta e fiável.
5Verifique se os elementos de fixação estão soltos, em especial se a porca de bloqueio do pistão de borracha e o fio de ligação entre a cabeça transversal e a haste do pistão estão apertados.

Processo de trabalho da bomba de lama BW

1Processo de inalação

Durante o trabalho, a máquina de potência impulsiona o eixo principal e a manivela fixada nele para girar através de componentes de transmissão, como cintos, eixos de transmissão e engrenagens.Quando a manivela gira no sentido anti-horário da esquerda para a direita da posição horizontal, o pistão move-se para o extremo de potência 2, a pressão no cilindro de líquido diminui gradualmente e um vácuo é formado. , até que o pistão se mova para o centro morto direito.

Processo de descarga

Após a manivela completar o processo de sucção acima mencionado, continua a girar no sentido anti-horário.e o líquido no cilindro é espremidoA pressão aumenta, a válvula de sucção é fechada, a válvula de descarga é aberta e o líquido entra no tubo de descarga até o pistão se mover para o centro morto esquerdo.
