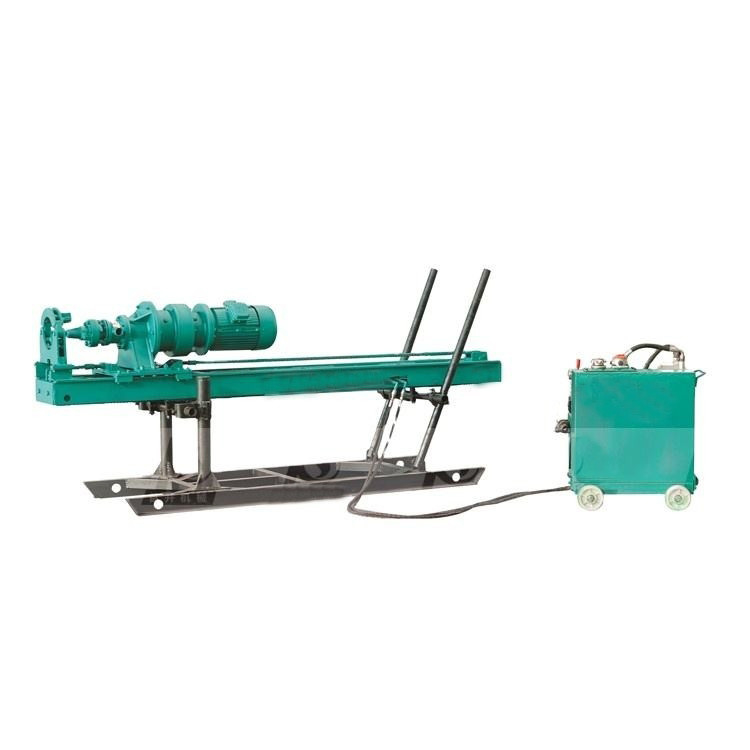

380V montou a perfuração Rig Machine
,perfuração Rig Machine da profundidade de 100m
,Equipamento de perfuração da âncora da engenharia da rocha do solo
-
Tipo do poderElétrico
-
tensão380V
-
Peso1400 QUILOGRAMAS
-
Diâmetro de furo200mm, 110mm, 230mm
-
Profundidade de furoMax.100m
-
Dimensão (l*w*h)6500mm*2210mm*2700mm
-
Dimensão (L*W*H)3100x1000x1500mm
-
Método da brocaDTH e/ou broca do eixo helicoidal
-
Corverde
-
Lugar de origemCHINA
-
MarcaZT
-
CertificaçãoCE ISO
-
Número do modeloZTMG70
-
Quantidade de ordem mínima1pc
-
PreçoUSD15000-22000/PC
-
Detalhes da embalagemcaso de madeira
-
Tempo de entrega7-15 dias do trabalho
Máquina de perfuração montada de 380 V
Descrição da plataforma de perfuração ZTMC40/70
1Dispositivo simples para subir e descer
O dispositivo simples de subir e descer pode ajustar facilmente a altura horizontal do buraco do cabo de âncora.
A placa de nylon resistente ao desgaste pode evitar que a trilha de guia se desgaste quando a cabeça de alimentação funciona.
2, cabeça de alimentação fiável
O redutor de engrenagem cicloidal e o motor elétrico formam a cabeça de potência.
O pacote de ar é a entrada de fonte de ar do impactador, enquanto isso, pode reduzir o impacto da cabeça de potência da haste de perfuração.
3, dispositivo de propulsão fiável
Este dispositivo adota propulsão hidrodinâmica e de cadeia com estrutura compacta, grande força de elevação e boa estabilidade.
4, sistema de controlo centralizado
A operação elétrica e o trabalho de perfuração de rocha são ambos controlados de forma centralizada.
A válvula de aceleração unidirecional pode ajustar a velocidade de alimentação a qualquer momento.
A roda manual da válvula de redução de propulsão pode ajustar a força de propulsão de acordo com diferentes situações de trabalho.
5. conveniente mecanismo de ajuste para cima e para baixo
O hidrocilindro para cima e para baixo pode ajustar rapidamente o ângulo do trilho de guia para satisfazer os requisitos de perfuração a partir de diferentes ângulos.
O cilindro hidráulico de compensação pode garantir que o trilho de guia permaneça vertical no solo durante a perfuração vertical.
6. cabeça de potência forte
7.componentes de potência
Um motor eléctrico assíncrono de 3 fases e uma bomba de óleo de engrenagem dupla fornecem energia para a plataforma de perfuração.
8. banco de controlo centralizado
O banco de controlo longe da plataforma de perfuração pode proteger a segurança do operador.
O comando centralizado do bastão de metal torna o controlo da plataforma de perfuração fácil e conveniente.
O sistema hidráulico avançado pode realizar a rotação e alimentação rápida da plataforma de perfuração.
9. dispositivo de propulsão fiável
Adota padrão de alimentação de hidro-cilindro com estrutura compacta, grande força de elevação e boa estabilidade
10. estação hidráulica compacta
Esta estação hidráulica fornece meios de transmissão para o sistema hidráulico.
O radiador pode reduzir a temperatura do óleo de forma eficiente para evitar que o óleo hidráulico se torne de baixa viscosidade ou seja destruído devido à temperatura muito alta do óleo.
A caixa de controle elétrico pode proteger o motor elétrico para operar com segurança.
Parâmetros técnicos da plataforma de perfuração ZTMG40/70:
| Modelo | SKMG70 |
| Profundidade de perfuração | 35 a 100 m |
| Diâmetro do furo | 110~230 mm |
| diâmetro da haste de perfuração | Φ76 x 1500 mm, Φ89 x 1500 mm |
| ângulo de mergulho do furo | 0~90° |
| Velocidade de rotação da cabeça de potência | 0 ~ 50 rpm |
| Torque da cabeça de potência | 3900 N·m |
| Força de propulsão | 1800 mm |
| Tração do mastro | 500 mm |
| Força de elevação máxima | 30KN |
| Força de propulsão máxima | 25KN |
| Potência do motor elétrico | 22 kW |
| peso | 1400 kg |
| dimensão global | 3100x1000x1500 mm |
| Modelo | SKMG40 |
| Profundidade de perfuração | 10 a 60 m |
| Diâmetro do furo | 90~180 mm |
| diâmetro da haste de perfuração | Φ76 x 1500 mm |
| ângulo de mergulho do furo | 0~90° |
| Torque da cabeça de potência | 2400 N·m |
| Força de elevação máxima | 25KN |
| Força de propulsão máxima | 0~20KN |
| Potência do motor elétrico para cabeça de potência | 5.5kw ou 7.5kw |
| Potência do motor elétrico para sistema hidráulico | 4 kW |
| peso | 500 kg |
| Peso máximo dos componentes | 150 kg |
| dimensão global | 2800x800x1400 mm |
