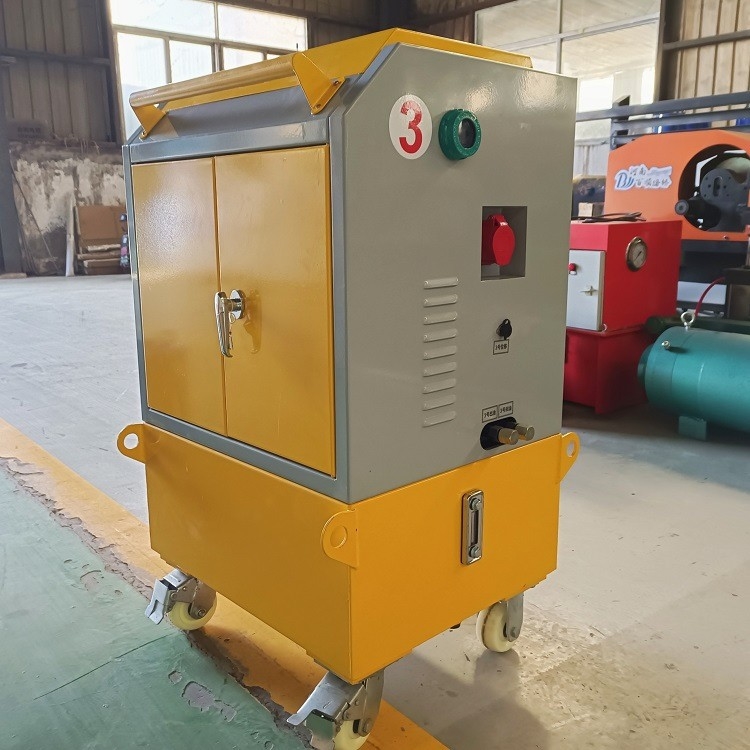

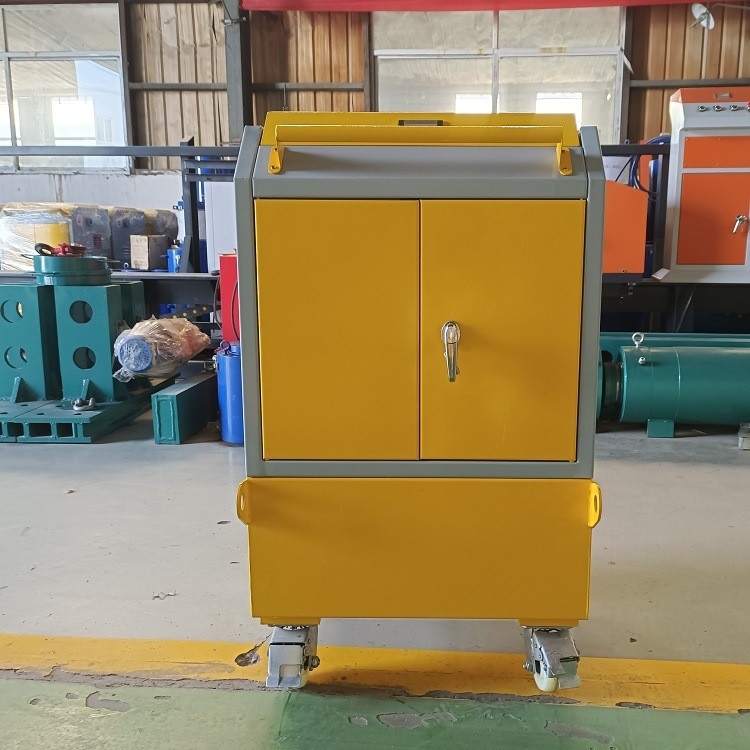

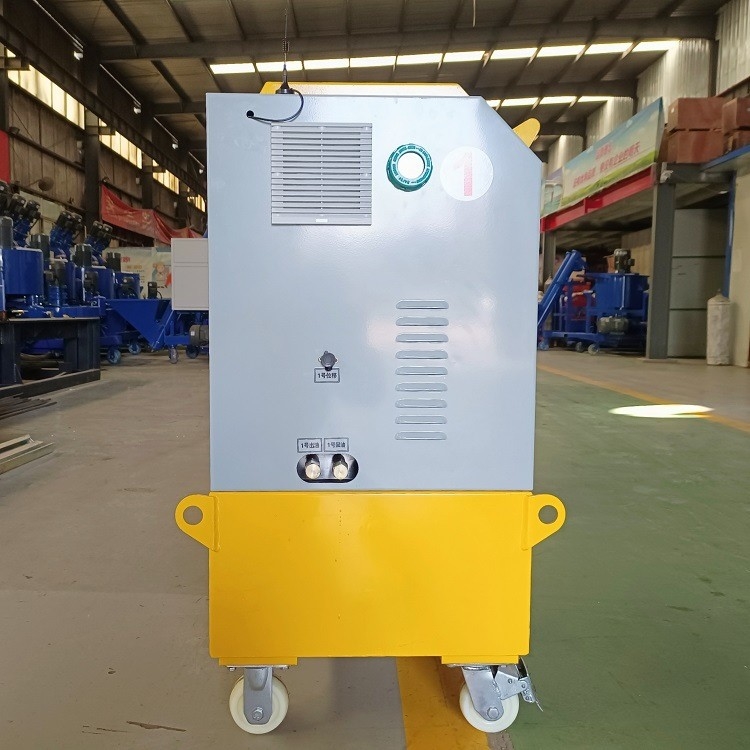

Sistema de tensão inteligente pré-reforçado CNC Jack For Construction

Funcionamento da tela elástica do controle
(1) selecionam o tipo do feixe e o tipo a ser tensionados.
(2) incorporam a lista de tarefa de tensão, determinam se o número do feixe, o tipo do feixe, e o número do suporte são consistentes com emitidos, e verificam então as vigas de aço que precisam de ser esticadas, e clicam-nas ESTÁ BEM para incorporar a relação de controle de tensão.
(3) após entrar, se os dados de tensão estão corretos após o jaque é instalado, o armário de controle principal primeiramente pressiona [o botão da bomba de óleo] para girar no motor da estação de bomba e começa-o girar, então clica-o o botão de tensão da operação na tela principal e pressiona-o o botão na relação recentemente aberta as esperas do botão [do começo] para que a máquina auxiliar comece, a máquina principal clica o botão [do começo] para tornar-se não disponível, e pressiona então [o botão da bomba de óleo] do armário de controle auxiliar para começar a estação de bomba auxiliar da máquina, e pressiona o botão verde [do começo] a comece tensionar acima.

Parâmetro técnico do sistema de tensão síncrono

Processo de esticão inteligente:
①Clique o botão [do começo] para incorporar a primeira fase do controle de tensão, o valor de alvo da tensão é σcon de 15%, o sistema controlo automàtica o valor da tensão para alcançar o valor de alvo e incorpora a fase do sincronismo da carga, e adiciona automaticamente a pressão controlar a tensão para manter-se em torno do valor de alvo dentro da escala de 1%, o sistema grava automaticamente a tensão e o alongamento reais do cilindro depois que a carga é terminada, e o operador do jaque mede a quantidade exposta do grampo da ferramenta e grava-a.
②Depois que a conclusão da primeira fase de sincronismo da carga, incorpora a segunda fase do controle de tensão. O valor de alvo da força da tensão é σcon de 30%. O sistema controlo automàtica o valor da tensão para alcançar o valor de alvo e incorpora a fase do sincronismo sustentado da carga. Dentro de 1% do valor de alvo, o sistema grava automaticamente a tensão e o alongamento reais do cilindro depois que a carga é terminada, e o operador do jaque mede a quantidade exposta do grampo da ferramenta e grava-a.
③Depois que a conclusão da segunda etapa do sincronismo da carga, incorpora a terceira fase do controle de tensão. O valor de alvo da força da tensão é o σcon 103%. O sistema controlo automàtica o valor da tensão para alcançar o valor de alvo e incorpora a fase do sincronismo sustentado da carga. Dentro de 1% do valor de alvo, o sistema grava automaticamente a tensão e o alongamento reais do cilindro depois que a carga é terminada, e o operador do jaque mede a quantidade exposta do grampo da ferramenta e grava-a. Após ter guardado a carga por 5 minutos, incorpora a fase de ancoragem do controle, e o sistema controlo automàtica a ancoragem de descarregamento.
④Depois que a ancoragem é terminada, o sistema controlo automàtica o jaque para ir apoio, remove a âncora da ferramenta e o jaque, e as medidas e os registros do operador do jaque a quantidade exposta do grampo de trabalho da âncora, e prepara-se para o grupo seguinte de tensão da viga de aço.

Pergunta e exportação dos dados do resultado da tensão
(1) clicam sobre o anfitrião da “relatório extensão” para incorporar a relação da operação da indicação da tensão
(2) para dados exporte, clique diretamente de “o disco U para ler e escrever”, selecione o tempo de esticão na relação do diálogo do PNF-acima, e clique então [o botão dos dados da exportação] para exportar o relatório de esticão correspondente dos dados, o arquivo exportado está em D: Dentro do UDisk.
(3) relatório de esticar resultados
A curva da mudança da força da tensão e do valor do alongamento é transferida arquivos pela rede automaticamente durante o processo de tensão, e o resultado de tensão é transferido arquivos pela rede automaticamente depois que a tensão é terminada. O computador da gestão do campo do feixe relata simultaneamente a curva de tensão do processo e os resultados de tensão ao centro superior da monitoração da informação através da rede para a referência e a revisão.
