Prestressing Pc Strand Stressing Anchorage Post Tension Anchor Head And Wedges

Prestressing a costa do PC que força a cabeça e as cunhas da âncora da tensão do cargo da ancoragem

Produtos - Acessórios da âncora
  • Destacar

    Prestressing a costa do PC que força Anchorage

    ,

    Acessórios da âncora da tensão do cargo

    ,

    Cabeça de sublinhação pré-reforçado de Anchorage

  • Forma do produto
    Círculo
  • Composição quimica
    aço
  • Pacote do transporte
    Caixa de madeira
  • Formulário da cunha
    2 microplaquetas ou 3 microplaquetas
  • Certificação
    CE; ISO
  • Material
    Ferro dútile
  • Serviço pós-venda
    Seguindo a orientação & o serviço
  • Lugar de origem
    China
  • Lugar de origem
    China
  • Marca
    ZHONGTUO
  • Certificação
    CE; ISO
  • Quantidade de ordem mínima
    1
  • Tempo de entrega
    7-15days
  • Termos de pagamento
    L/C, D/A, D/P, T/T, Western Union, MoneyGram

Prestressing a costa do PC que força a cabeça e as cunhas da âncora da tensão do cargo da ancoragem

  • Prestressing Pc Strand Stressing Anchorage Post Tension Anchor Head And Wedges
  • Prestressing Pc Strand Stressing Anchorage Post Tension Anchor Head And Wedges
  • Prestressing Pc Strand Stressing Anchorage Post Tension Anchor Head And Wedges
  • Prestressing Pc Strand Stressing Anchorage Post Tension Anchor Head And Wedges
Obtenha o preço contacto

Prestressing a costa do PC que força a cabeça e as cunhas da âncora da tensão do cargo da ancoragem



Prestress o dispositivo da ancoragem é instalado na extremidade da costa de aço e pode tensionar a ancoragem. (âncora redonda, âncora lisa)



Prestressing a costa do PC que força a cabeça e as cunhas da âncora da tensão do cargo da ancoragem 0



Parâmetro técnico da âncora pré-reforçado de tensão do equipamento da ponte

Dados técnicos de YJM13 Anchorage
Especificação Cabeça da âncora Placa de rolamento Canal Reforço espiral Forçando Jack
ΦA B Quadrado Círculo ΦE (IDENTIFICAÇÃO) ΦF H ΦG N
C*D ΦC*D
YJM13-1 38 40 80×10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115×80 120×80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120×80 130×80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130×87 135×85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140×92 140×100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165×115 165×135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175×125 175×140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195×150 200×160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195×150 200×160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210×160 210×185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220×175 235×185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270×185 260×200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300×260 275×290 100 290 60 18 6 YDC4000
Dados técnicos de YJM15 Anchorage
Especificação Cabeça da âncora Placa de rolamento Canal Reforço espiral Forçando Jack
ΦA B Quadrado Círculo ΦE
(Identificação)		 ΦF H ΦG N
C×D ΦC×D
YJM15-1 43 46 80×12 80×20 35 80 30 8 4 QYC270
YJM15-2 83 48 130×85 135×80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130×87 135×85 50 120 40 10 4 YDC650
YJM15-4 97 48 140×92 140×100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150×97 150×120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165×115 165×135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175×125 175×135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180×130 180×150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190×140 190×150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195×150 210×160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210×160 210×160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210×160 210×185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220×175 210×185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225×175 235×185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235×175 235×185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240×175 235×185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250×185 265×200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295×245 285×260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310×300 320×300 120 330 70 18 5 YDC6500



Introdução de âncora pré-reforçado de tensão do equipamento da ponte



O sistema do GYM é consistir na âncora do esforço-fim, em âncora fixa da extremidade, em acoplador da âncora e em tubulação ondulada.
Pode ser dividido em GYM13, GYM15, série GYM18 de âncoras redondas e GBM13, série GBM15 de âncoras lisas, nós igualmente temos o fio de aço de grande resistência GYM5, âncora da série GYM7.

1. GYM15 aplica-se a 15.2/15.24mm, costa do PC de 15.7mm.
2. GYM13 aplica-se à costa do PC de 12.7mm, de 12.5mm & de 12.9mm.
3. GYM18 aplica-se à costa do PC de 17.8mm.
4. GYM22 aplica-se à costa do PC de 21.6/21.8mm.
5. GYM11 aplica-se à costa do PC de 10.8mm.
6. GYM10 aplica-se a 9.3mm, costa do PC de 9.53mm.
7. GYM7, GYM6, GYM5 aplicam-se a 7.0mm, 6.0mm, fio com nervuras do PC da espiral de 5.0mm.

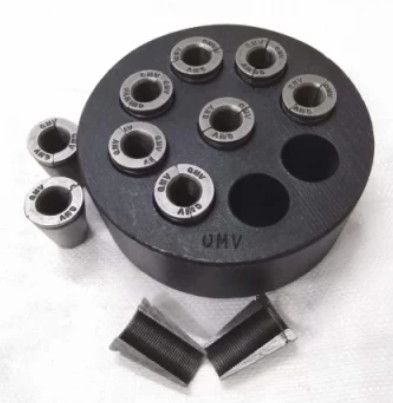

Prestressing a costa do PC que força a cabeça e as cunhas da âncora da tensão do cargo da ancoragem 1

Tem o bom desempenho da auto-falha, construção e operação conveniente, coeficiente de ancoragem alto da eficiência, e confiança.



Campos da aplicação da âncora pré-reforçado Cargo-tensionada
(1). Para construções: Alojamento, construções comerciais, construções altas da elevação.
(2). Para a engenharia municipal: Estrada de ferro, estrada, maneira aérea da velocidade rápida, maneira do metro, estrada de ferro de alta velocidade, etc.
(3). Para projetos: Reforço da mineração, da pilha, da fundação, da inclinação e da rocha, estação das energias hidráulicas, ancorando coordenadores, projetos da tutela da água, tanque do óleo ou de gás, etc.

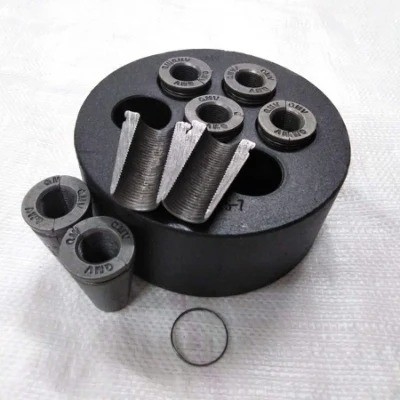

Prestressing a costa do PC que força a cabeça e as cunhas da âncora da tensão do cargo da ancoragem 2





Vantagens de multi âncoras das costas



(1). Tipo: Único-furo, Multi-furo; Circular, horizontalmente.

(2). Peças: Anel de âncora/placa, cunha, placa de base, etc.

(3). Tenha uma eficiência alta da âncora e um desempenho muito bom.

(4). Nós podemos fabricar todos os tipos da ancoragem e do equipamento pré-reforçado de acordo com seus exigência e desenhos.

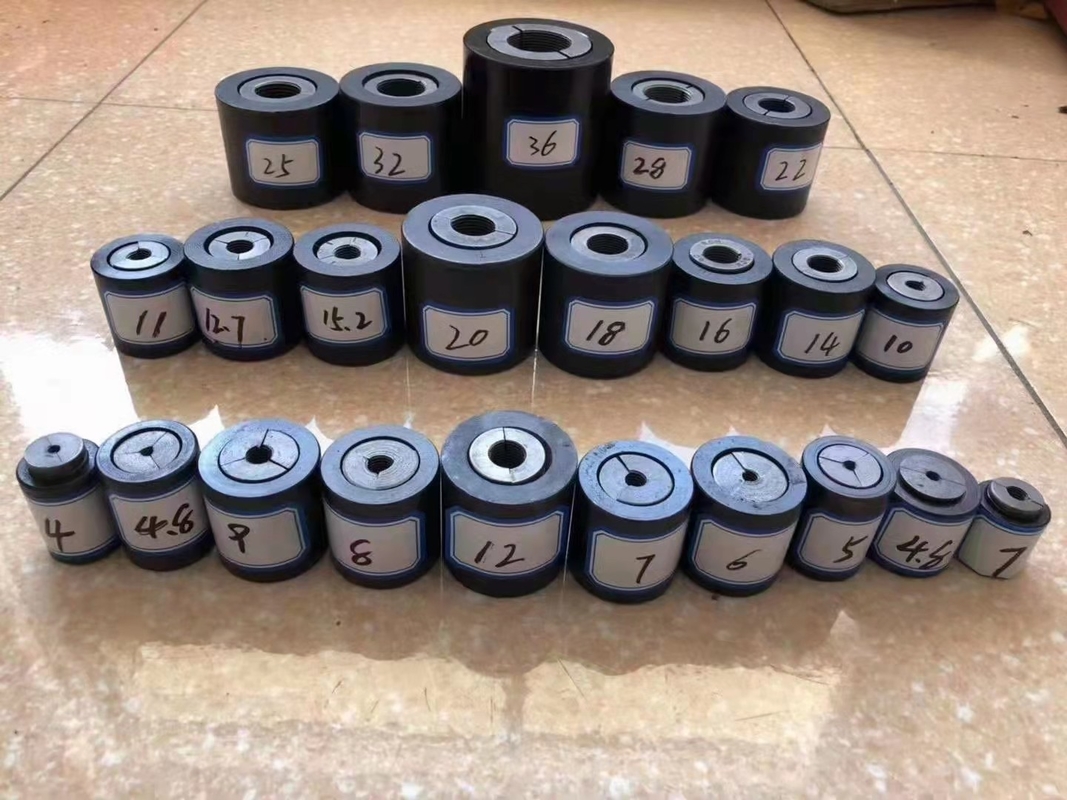

Prestressing a costa do PC que força a cabeça e as cunhas da âncora da tensão do cargo da ancoragem 3

Pontas mornas
1. As âncoras devem ser mantidas corretamente, e não deve haver nenhuma oxidação, água, e outros sundries no uso.
2. aplique o lubrificante na superfície exterior do grampo da ferramenta e na superfície interna do furo do atarraxamento da placa da âncora antes de usar, e remova frequentemente os restos na superfície do grampo.
3. as medidas de segurança devem ser tomadas durante a tensão, e ninguém pode estar após o jaque de tensão.
4. O sistema da âncora deve ser usado junto e não pode ser misturado com outros sistemas.
