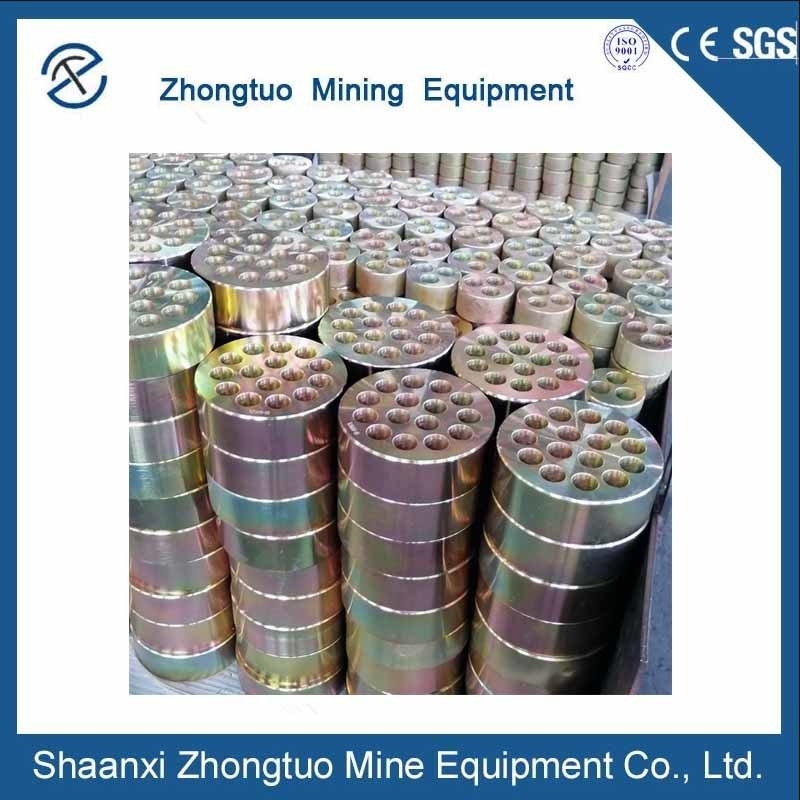

Ancoragemé um mecanismo de ancoragem permanente utilizado em concreto protendido que é fundamental na aplicação da força de retração gerada pelos cabos protendidos à estrutura.A ferramenta de ancoragem em estruturas ou componentes pós-tensionados pode melhorar a capacidade de carga da ponte, alongar seu vão e diminuir seu peso, mantendo a tensão dos cabos protendidos e transmitindo-a para o interior do concreto.
Especificação da âncora plana redonda de pós-tensão do fio
Dados técnicos da Ancoragem YJM13 | ||||||||||
Especificação | Cabeça de âncora | Placa de apoio | Duto | Reforço Espiral | Stessing Jack | |||||
ΦA | B | Quadrado | Redondo | ΦE(ID) | ΦF | H | ΦG | N | ||
CD | ΦC*D | |||||||||
YJM13-1 | 38 | 40 | 80×10 | - | 35 | 80 | 30 | 6 | 3 | QYC270 |
YJM13-2 | 76 | 42 | 115×80 | 120×80 | 45 | 120 | 40 | 8 | 3 | YDC1100 |
YJM13-3 | 83 | 42 | 120×80 | 130×80 | 50 | 120 | 40 | 10 | 3 | YDC1100 |
YJM13-4 | 87 | 42 | 130×87 | 135×85 | 50 | 135 | 50 | 10 | 3 | YDC1100 |
YJM13-5 | 97 | 42 | 140×92 | 140×100 | 55 | 140 | 50 | 10 | 4 | YDC1100 |
YJM13-6 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
YJM13-7 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
YJM13-8 | 117 | 45 | 165×115 | 165×135 | 60 | 170 | 50 | 12 | 4 | YDC1500 |
YJM13-9 | 127 | 48 | 175×125 | 175×140 | 70 | 180 | 50 | 12 | 4 | YDC1500 |
YJM13-10 | 136 | 48 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
YJM13-11 | 138 | 50 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
YJM13-12 | 143 | 50 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
YJM13-13 | 147 | 53 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
YJM13-14 | 153 | 53 | 195×150 | 200×160 | 80 | 220 | 50 | 14 | 5 | YDC2500 |
YJM13-15 | 157 | 55 | 195×150 | 200×160 | 90 | 220 | 50 | 14 | 5 | YDC2500 |
YJM13-16 | 167 | 55 | 210×160 | 210×185 | 90 | 240 | 60 | 16 | 6 | YDC2500 |
YJM13-17 | 172 | 58 | 220×175 | 235×185 | 90 | 240 | 60 | 16 | 6 | YDC3500 |
YJM13-18 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
YJM13-19 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
YJM13-20 | 196 | 60 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
YJM13-21 | 196 | 63 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
YJM13-22 | 196 | 65 | 270×185 | 260×200 | 90 | 270 | 60 | 18 | 6 | YDC3500 |
YJM13-23 | 206 | 65 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
YJM13-24 | 206 | 68 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
YJM13-25 | 216 | 68 | 300×260 | 275×290 | 100 | 290 | 60 | 18 | 6 | YDC4000 |
Dados técnicos da Ancoragem YJM15 | ||||||||||
Especificação | Cabeça de âncora | Placa de apoio | Duto | Reforço Espiral | Estressando Jack | |||||
ΦA | B | Quadrado | Redondo | ΦE (EU IA) |
ΦF | H | ΦG | N | ||
C×D | ΦC×D | |||||||||
YJM15-1 | 43 | 46 | 80×12 | 80×20 | 35 | 80 | 30 | 8 | 4 | QYC270 |
YJM15-2 | 83 | 48 | 130×85 | 135×80 | 50 | 120 | 40 | 10 | 4 | YDC6500 |
YJM15-3 | 87 | 48 | 130×87 | 135×85 | 50 | 120 | 40 | 10 | 4 | YDC650 |
YJM15-4 | 97 | 48 | 140×92 | 140×100 | 50 | 140 | 50 | 10 | 4 | YDC1100 |
YJM15-5 | 107 | 48 | 150×97 | 150×120 | 55 | 150 | 50 | 10 | 4 | YDC1100 |
YJM15-6 | 122 | 50 | 165×115 | 165×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
YJM15-7 | 122 | 50 | 175×125 | 175×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
YJM15-8 | 137 | 53 | 180×130 | 180×150 | 80 | 190 | 50 | 12 | 4 | YDC2500 |
YJM15-9 | 147 | 53 | 190×140 | 190×150 | 80 | 200 | 50 | 12 | 4 | YDC2500 |
YJM15-10 | 157 | 53 | 195×150 | 210×160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
YJM15-11 | 157 | 55 | 210×160 | 210×160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
YJM15-12 | 167 | 55 | 210×160 | 210×185 | 90 | 230 | 60 | 14 | 4 | YDC2500 |
YJM15-13 | 177 | 55 | 220×175 | 210×185 | 90 | 230 | 60 | 14 | 4 | YDC3500 |
YJM15-14 | 177 | 58 | 225×175 | 235×185 | 90 | 240 | 60 | 14 | 4 | YDC3500 |
YJM15-15 | 187 | 60 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
YJM15-16 | 187 | 60 | 240×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
YJM15-17 | 197 | 63 | 250×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
YJM15-18 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
YJM15-19 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
YJM15-20 | 217 | 68 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
YJM15-21 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
YJM15-22 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 18 | 5 | YDC5000 |
YJM15-23 | 237 | 73 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
YJM15-24 | 237 | 75 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
YJM15-25 | 237 | 78 | 310×300 | 320×300 | 120 | 330 | 70 | 18 | 5 | YDC6500 |
Pontes rodoviárias, pontes ferroviárias, intercâmbios urbanos, trilhos leves urbanos, edifícios altos, conservação de água e barragens hidrelétricas, terminais portuários, ancoragem de proteção de taludes rochosos, reforço de fundação, telhado de ancoragem de túnel de mina, grade protendida, metrô, grandes edifícios, corredores, oficina de armazém, construção de torres, levantamento de peso, propulsão intermitente de filme deslizante, elevação de pontes e túneis, grandes contêineres e navios, travessas, substituição de suporte de pontes.
1. Âncora de extremidade tensionada: Uma âncora tensionável inserida na extremidade de um cordão, também conhecida como âncora protendida (âncora redonda, âncora plana).
(1) Âncora redonda: proporciona bom desempenho de ancoragem e autoancoragem.
A âncora redonda tem um bom mercado e é descartável, e a tensão geral utiliza um macaco oco.
2) Ancoragens planas: As ancoragens planas são utilizadas principalmente para protensão lateral em tabuleiros de pontes.
Lajes vazadas e vigas caixão de baixa altura garantem uma distribuição de tensões mais homogênea e adequada, refinando ainda mais a estrutura.
2: Âncora de extremidade fixa: Instalada na extremidade oposta do fio trançado, normalmente enterrada em concreto, e não requer âncora de tração (âncora P).As âncoras do tipo P são às vezes conhecidas como âncoras de compressão.
O método geral de construção e instalação de ancoragem envolve a colocação de uma pequena quantidade de explosivos no fundo do buraco, expandindo-o para uma forma esférica após múltiplas construções e instalações de ancoragem e, finalmente, inserindo os explosivos na construção e instalação de ancoragem.Em comparação com a técnica de construção e instalação de ancoragem em furo, este método tem as seguintes vantagens: boa construção de ancoragem e efeito de instalação, alta eficiência de trabalho, progresso rápido e baixo consumo de explosivos.Esta abordagem é comumente usada para criar e instalar âncoras de estaca curta para fundações rasas.
1. As âncoras devem ser armazenadas com cuidado, sem ferrugem, água ou outros itens diversos em uso.
2. Antes de usar o clipe de ferramenta, lubrifique a superfície externa e a superfície interna do orifício cônico da placa de ancoragem e remova regularmente a sujeira da superfície do clipe.
3. As precauções de segurança devem ser seguidas durante o tensionamento e ninguém pode ficar atrás do macaco tensor.
4. O sistema de ancoragem deve ser utilizado em conjunto e não pode ser combinado com outros sistemas.
